La principal diferencia entre una trituradora de cono y una trituradora de mandíbulas radica en su función habitual en el proceso de trituración. Una trituradora de mandíbulas normalmente tritura el material de mayor tamaño en la etapa primaria. Una trituradora de cono generalmente se encarga de la trituración secundaria o terciaria, reduciendo aún más el material de menor tamaño. Ambos métodos utilizan la compresión, y las plantas de extracción de roca dura a menudo los utilizan conjuntamente. Guía de selección de trituradoras de Metso explica estas asignaciones de etapas comunes.
Para un operador de cantera, la decisión comienza con dos preguntas: ¿qué material entra en la planta y qué producto debe salir de ella? Las respuestas a estas preguntas ayudan a determinar si se necesita una trituradora de mandíbulas, una trituradora de cono o una combinación de ambas con un sistema de cribado.

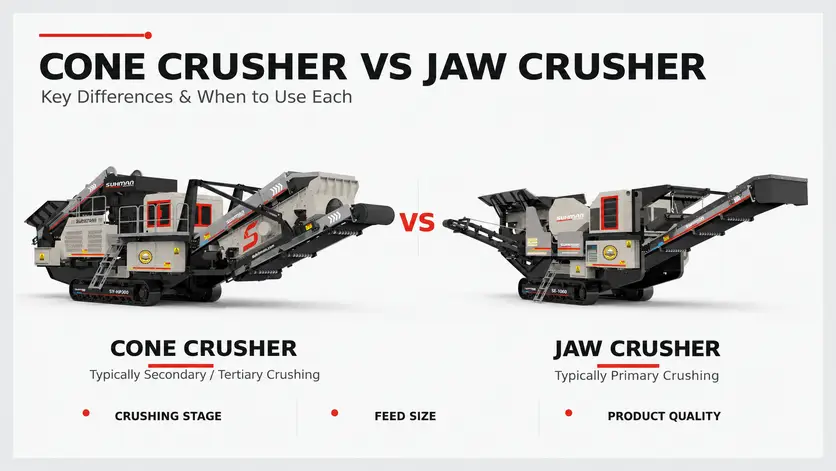

Trituradora de cono vs. trituradora de mandíbulas: una comparación rápida
| Factor de selección | Trituradora de mandíbulas | Trituradora de cono |
|---|---|---|
| Etapa típica | Trituración primaria; a veces secundaria. | Trituración secundaria o terciaria |
| Acción aplastante | Una mandíbula móvil comprime la roca contra una mandíbula fija. | El manto móvil comprime la roca contra el revestimiento fijo de la cuenca. |
| Requerimiento de alimentación | Opción común para rocas grandes entrantes | El alimento debe ser adecuado para la cámara y la abertura seleccionadas. |
| Papel principal en la producción | Reducción de tamaño inicial | Reducción adicional hacia los tamaños de agregados requeridos |
| Roca dura y abrasiva | Adecuado para una aplicación primaria seleccionada apropiadamente. | Adecuado para una aplicación posterior seleccionada apropiadamente. |
| Prioridad de alimentación | Controlar el tamaño máximo y mantener una entrega constante | Mantenga el nivel recomendado en la cámara y una distribución uniforme del alimento. |
| Piezas de desgaste principales por trituración | Placas de mandíbula y placas de mejilla | Manto y revestimiento del tazón, también llamado cóncavo |
| Pregunta de selección principal | ¿Puede aceptar y reducir la señal entrante? | ¿Puede procesar el pienso preparado para convertirlo en el producto deseado? |
Esta tabla es un punto de partida. El tamaño del modelo, la elección de la cámara, las condiciones de alimentación y el equipo circundante determinan el resultado real. Los principios de funcionamiento se describen en Guía de trituradoras de mandíbulas de McLanahan y Guía para trituradora de cono.
Cómo funcionan las trituradoras de mandíbulas y las trituradoras de cono
Trituradora de mandíbulas: compresión entre dos mandíbulas
Una trituradora de mandíbulas tiene una mandíbula móvil y una mandíbula fija que forman una cámara estrecha. Al cerrarse la mandíbula móvil, comprime la roca. Los fragmentos se desplazan hacia abajo y se descargan por la parte inferior.
Esta disposición convierte la mandíbula en un punto de partida común para reducir grandes cantidades de alimento. Trituradora de mandíbulas móvil SE-1060 es un ejemplo de SUHMAN diseñado para la trituración primaria en canteras y aplicaciones relacionadas.
La trituradora de mandíbulas móvil SUHMAN SE-1060 es un ejemplo de planta de trituración primaria.
Trituradora de cono: compresión alrededor de un manto móvil.
Una trituradora de cono tiene un manto que se mueve excéntricamente dentro de un revestimiento fijo en la cámara. El espacio variable comprime el material a medida que avanza por ella. El material también puede romperse debido a la presión entre las partículas.
El Trituradora de cono móvil SY-HP300 Es un ejemplo de equipo utilizado para la reducción adicional después de la preparación de la materia prima o la trituración primaria. Su diseño sobre orugas integra la trituradora con el equipo de alimentación y transporte.
Trituradora de cono móvil SUHMAN SY-HP300 para aplicaciones de trituración posteriores.
Diferencias clave que afectan la selección de equipos
1. Etapa de trituración y tamaño de la alimentación
Una trituradora de mandíbulas suele recibir el material de mayor tamaño al inicio de la línea de producción. Una trituradora de cono, en cambio, suele recibir material que ya ha pasado por una etapa anterior.
Sin embargo, no es obligatorio colocar una mandíbula antes de cada cono. Naturalmente, una alimentación pequeña puede ya caber en la cámara de un cono, lo que permite que sirva como primera etapa de trituración. Esta excepción se trata en Guía de Metso sobre los tipos de trituradoras.
Para una línea de trituración de mandíbulas y cono propuesta, solicite al proveedor que ajuste la descarga prevista de las mandíbulas a los requisitos de alimentación del cono. El hecho de tener una lista de nombres de dos máquinas no garantiza que funcionen bien juntas.
2. Dureza del material, abrasión y humedad
Ambas tecnologías pueden procesar material duro y abrasivo. Su posición en el circuito suele ser más importante que una simple clasificación por dureza de la roca.
El material pegajoso requiere una atención aparte. Las mandíbulas y conos convencionales tienen limitaciones cuando la arcilla y la humedad provocan que el material se compacte o restrinja el flujo. McLanahan distingue las aplicaciones adecuadas para roca dura de las aplicaciones para material pegajoso en su Guía de selección de trituradoras primarias.
Describa todo el flujo de alimentación al solicitar una propuesta. Incluya roca meteorizada, arcilla, finos, cambios de humedad y contaminación. Cuando se necesite separación antes de la trituración, nuestro guía de pantalla para scalping Explica la función del análisis preliminar. Una fuerte contaminación por arcilla puede requerir un tratamiento adicional.
3. Tamaño del producto y forma de las partículas
La trituración con mandíbulas proporciona una reducción inicial. La trituración con cono puede llevar el material a alcanzar el tamaño y la forma requeridos, siempre que la cámara, la alimentación y las condiciones de operación sean adecuadas para la tarea.
El Ajuste del lado cerrado (CSS) es el espacio de descarga más pequeño durante el ciclo de trituración. Influye en la distribución del tamaño, pero no es una abertura de tamiz ni una garantía de que cada partícula descargada sea más pequeña que ese espacio. McLanahan's Guía de funcionamiento de la trituradora de cono Describe cómo la configuración afecta tanto al tamaño del producto como al rendimiento.
Una criba separa las fracciones de tamaño resultantes. En un circuito cerrado, el material de mayor tamaño regresa para su posterior trituración. Defina los requisitos de clasificación y forma por separado; nuestra guía para tamaños de piedra triturada y grava Explica las distinciones comunes entre productos.
4. Control de la alimentación y selección de la cámara
Una alimentación constante es fundamental para ambas máquinas. El rendimiento del cono es particularmente sensible a la relación entre la granulometría del alimento, el perfil de la cámara y la configuración de funcionamiento.
Elija una cámara que se ajuste a la alimentación real. Siga las instrucciones del fabricante sobre la alimentación por estrangulamiento, que mantiene un lecho controlado de material en la cámara. La distribución de la alimentación también es importante: una carga desigual puede provocar un desgaste irregular. Ver Guía de selección de revestimientos cónicos de McLanahan para la conexión entre la alimentación y la elección del revestimiento.
Durante la planificación de la planta, pregunte cómo se garantizará un suministro constante al cono cuando varíe el caudal de entrada. Incluya en esa discusión el alimentador propuesto, la capacidad de almacenamiento y los controles.
5. Piezas de desgaste y mantenimiento
El mantenimiento de la mandíbula incluye el estado de las placas mandibulares y las placas laterales, junto con los cojinetes, la lubricación y el sistema de ajuste. Guía de mantenimiento de trituradoras de mandíbulas Explica los puntos comunes de desgaste y fallo.
El mantenimiento del cono incluye el revestimiento del manto y del recipiente, la lubricación y los sistemas hidráulicos y de ajuste del modelo. Una alimentación irregular, revestimientos inadecuados y aceite contaminado pueden afectar la fiabilidad. Guía de mantenimiento de trituradoras de cono Aborda estos temas con mayor detalle.
Para ambas máquinas, solicite un plan de mantenimiento acorde a la función prevista. Incluya la disponibilidad de repuestos, el acceso para su reemplazo, los requisitos de elevación y el tiempo de parada previsto. La estimación de la vida útil debe indicar el material, las condiciones de funcionamiento y los criterios de reemplazo.
¿Cuándo debería elegir una trituradora de mandíbulas?
Comience evaluando una trituradora de mandíbulas cuando la tarea principal sea procesar piezas grandes y prepararlas para su posterior procesamiento. Este es un requisito común en canteras, minería y algunas operaciones de reciclaje.
Su informe de selección debe explicar:
- Las piezas más grandes que se esperan y con qué frecuencia aparecen.
- El rendimiento requerido en la etapa primaria.
- La descarga necesaria para la siguiente máquina.
- Si la planta permanecerá en su lugar o se trasladará a otro sitio.
Para proyectos móviles, el Guía de selección de trituradoras de mandíbulas móviles También abarca aspectos relacionados con el transporte, la instalación y la propiedad.
Para un producto grueso en particular, una trituradora de mandíbulas puede ser suficiente si el material triturado y cribado cumple con las especificaciones del cliente. Confirme esto con muestras representativas del material y del producto antes de decidir que no es necesaria una etapa adicional de trituración.
¿Cuándo debería elegir una trituradora de cono?
Evalúe una trituradora de cono cuando el material de alimentación ya sea adecuado para su cámara y su proyecto requiera una mayor reducción, especialmente en la producción de agregados de roca dura.
Prepare una especificación clara para la etapa de cono: clasificación de entrada, tamaños de producto deseados, producción requerida y cantidad de material que regresa de la criba. Estos detalles le brindan al proveedor una base para seleccionar la cámara y el rango de operación. Guía de Metso para la selección de cámaras de combustión Explica por qué la aplicación y el perfil del revestimiento deben coincidir.
Si también se está considerando una trituradora de impacto, nuestra Comparación entre trituradora de impacto y trituradora de mandíbulas Proporciona información contextual sobre el aplastamiento por impacto, la idoneidad de los materiales y los requisitos del producto.
¿Cuándo necesitas ambas trituradoras?
Vale la pena evaluar una combinación de mandíbula y cono cuando se debe convertir roca de gran tamaño en agregado cribado. Cada etapa tiene una función definida:
- Trituración primaria de mandíbulas: Reducir la cantidad de roca entrante para que sea adecuada para la siguiente etapa.
- Trituración secundaria por cono: reducir aún más el material preparado.
- Cribado: Separe las fracciones de producto necesarias e identifique los productos de tamaño sobrante para su devolución cuando el circuito incluya recirculación.
Este es un proceso simplificado. Los diseños reales pueden incluir un cribado preliminar, almacenamiento intermedio o una etapa de trituración adicional.
Ejemplo: una planta de agregados de granito en Guangdong.
De SUHMAN Proyecto de agregados de granito de Guangdong Combina una trituradora de mandíbulas móvil SE-1060, una trituradora de cono móvil SY-HP300 y una planta de cribado móvil SS-7018.
La página del proyecto indica una capacidad de 200 a 220 toneladas por hora en condiciones de operación con granito. Este resultado es específico del proyecto y no constituye una garantía de capacidad para todas las instalaciones que utilicen estos modelos.
Procesamiento de granito en Guangdong: un proyecto que combina trituración por mandíbulas, trituración cónica y cribado.
Para su proyecto, solicite un diagrama de distribución del equipo que muestre el flujo de materiales entre las distintas etapas. Pregunte por dónde sale el producto terminado del circuito y por dónde regresa el material sobrante. Esto facilitará la evaluación de la división del trabajo propuesta.
Cómo comparar los costos de su proyecto
No existe un precio o costo operativo que sea superior al de una trituradora de mandíbulas o una trituradora de cono. A menudo desempeñan funciones diferentes, por lo que comparar únicamente los precios de compra deja gran parte del proyecto sin analizar.
Solicite a los proveedores que le proporcionen el presupuesto para el conjunto completo necesario para fabricar el producto especificado. Utilice un informe común para que cada propuesta aborde la misma materia prima, el mismo cronograma de operación y el mismo producto final.
| Elemento de costo o rendimiento | Qué pedir |
|---|---|
| Alcance del equipo | Trituradoras, alimentadores, cribas, cintas transportadoras, controles y equipos auxiliares necesarios. |
| Energía | Consumo estimado según el arancel establecido y el suministro eléctrico disponible. |
| Piezas de desgaste | Precios de las piezas, supuestos sobre la vida útil prevista y mano de obra de reemplazo |
| Mantenimiento | Trabajos de mantenimiento planificados, requisitos de acceso y plazos de entrega de repuestos. |
| Producción de la planta | Toneladas vendibles esperadas por hora en cada fracción de tamaño requerida |
| Recirculación | Carga de retorno estimada y su efecto en la capacidad disponible de la planta. |
| Instalación y movimiento | Costes de transporte, montaje, cimentación (cuando sea necesario) y reubicación. |
Una medida operativa útil es
Costo operativo por tonelada vendible = gastos operativos durante un período ÷ toneladas vendibles producidas durante ese período.
Utilice las mismas categorías de gastos y criterios de aceptación de productos para todas las opciones. Mantenga la financiación o la depreciación por separado, o inclúyalas de forma consistente en un cálculo de propiedad más completo.
Además, distinga entre materia prima fresca y material que circula por la planta. Contabilizar nuevamente el material devuelto de tamaño sobrante como producto terminado inflaría la producción aparente. Solicite un balance de masas que muestre la materia prima fresca, la recirculación y los productos comercializables.
Considere una propuesta como un conjunto de supuestos que debe verificar. Si el material de alimentación se humedece más, la mezcla de productos cambia o una rejilla limita el rendimiento, pregúntese cómo cambia el resultado esperado. Este método de comparación le ayudará a evaluar la operación en su totalidad.
Planifique la línea de trituración alrededor de su producto.
Antes de solicitar una configuración, recopile la descripción del material, los resultados de las pruebas disponibles, el tamaño máximo de alimentación, la granulometría deseada, la producción comercializable requerida y las condiciones del sitio. Incluya el equipo existente para que la propuesta abarque todo el proceso.
Ya sea que esté reemplazando una máquina o planificando una nueva línea, Contacta con SUHMAN para hablar sobre tu proyecto de trituración.. Un informe de producción claro ayuda al equipo a evaluar la trituración primaria, la trituración cónica, el cribado y las conexiones entre ellos.
Preguntas frecuentes
¿Puede una trituradora de cono sustituir a una trituradora de mandíbulas?
Depende de la aplicación. Un cono generalmente requiere un sistema de alimentación adecuado a su cámara. Reemplazar la mandíbula principal solo es una opción práctica si el material de entrada ya cumple con esos requisitos y el cono propuesto puede ofrecer el resultado deseado.
¿Siempre se necesita una trituradora de mandíbulas antes que una trituradora de cono?
No. Es posible que la alimentación ya sea lo suficientemente fina, o que otra máquina proporcione la reducción primaria. Verifique la granulometría real de la alimentación y las limitaciones del fabricante del cono antes de decidir el diseño.
¿Qué trituradora es la más adecuada para granito y basalto?
Ambos pueden desempeñar un papel importante. Una mordaza suele manejar grandes cantidades de material de alimentación primaria, mientras que un cono proporciona una mayor reducción. Confirme las propiedades del material, el producto requerido y las expectativas de desgaste para la fuente específica.
¿Puede una trituradora de mandíbulas producir áridos acabados?
Sí, siempre que el producto final, tras el cribado necesario, cumpla con las especificaciones del comprador. Para tamaños más pequeños o formas más complejas, puede ser necesario un triturado adicional. Las pruebas de producto deben guiar esta decisión.
¿Qué factores influyen en el coste operativo de cada trituradora?
Las propiedades del material, la preparación de la materia prima, la configuración, el consumo de energía, el desgaste, el mantenimiento y el tiempo de operación productiva son factores importantes. Compare los costos con las toneladas de producto terminado aceptadas de la planta completa, utilizando los mismos supuestos para cada propuesta.
