El diseño de la trituradora de impacto reúne el rotor, las barras de impacto, la cámara de trituración, los delantales de impacto ajustables y el sistema de accionamiento. Su disposición determina cómo se golpea el material, cómo se mueve a través de la máquina y cómo los operadores pueden ajustar y dar mantenimiento a la trituradora. Descripción general del diseño de la serie NP Describe la relación entre el diseño del rotor, los materiales de desgaste y la configuración de la cámara.
Para los compradores, la pregunta clave es cómo el diseño propuesto gestionará su alimentación y producirá el agregado necesario. Una abertura más grande o una mayor potencia del motor solo describen una parte de esa tarea.
Esta guía se centra en las trituradoras de impacto de eje horizontal, o trituradoras HSI, y en las características que conviene comprobar antes de elegir el equipo.
¿Qué incluye el diseño de una trituradora de impacto?
Evalúe el diseño en tres niveles:
- La unidad de trituración: Abertura de alimentación, rotor, barras de impacto, delantales de impacto, revestimientos, cojinetes y transmisión.
- Características de ajuste y servicio: Ajuste de holguras, control de carga, puertas de acceso y manipulación de piezas de desgaste.
- La disposición de la planta: Alimentación, cribado, transporte, separación de metales y cualquier circuito de retorno de gran tamaño.
Estos niveles deben funcionar en conjunto. Una propuesta debe explicar cómo cada etapa contribuye al producto final requerido, incluyendo el equipo auxiliar necesario alrededor de la trituradora.
HSI vs VSI: Dos diseños diferentes de trituradoras de impacto
Las trituradoras de impacto se dividen en dos familias de diseño principales. Su disposición interna difiere, por lo que sus componentes y aplicaciones deben analizarse por separado.
| Característica de diseño | Trituradora de impacto de eje horizontal: HSI | Trituradora de impacto de eje vertical: VSI |
|---|---|---|
| Orientación del rotor | Eje horizontal | Eje vertical |
| aceleración del material | Las barras de golpe impactan la alimentación entrante | Un rotor acelera el material alimentado centralmente hacia afuera. |
| Acción aplastante | Impactos contra delantales y entre partículas | Impacto de roca contra roca o de roca contra yunque, según el diseño. |
| Función típica del proceso | Reducción primaria, secundaria o terciaria, según el modelo. | Conformación de etapa final y producción de agregados finos |
Metso explica estas distinciones en su Guía de tecnología de trituradoras de impacto. Para ver un ejemplo de VSI, consulte el de SUHMAN. Máquina modular de fabricación de arena VSI SC-J85D.
Componentes principales de una trituradora de impacto HSI
En un sistema HSI, el material entrante choca con barras de impacto fijadas a un rotor giratorio. Las barras aceleran el material hacia las placas de impacto. Los impactos posteriores contra las placas y otras partículas continúan reduciendo su tamaño antes de la descarga del material.

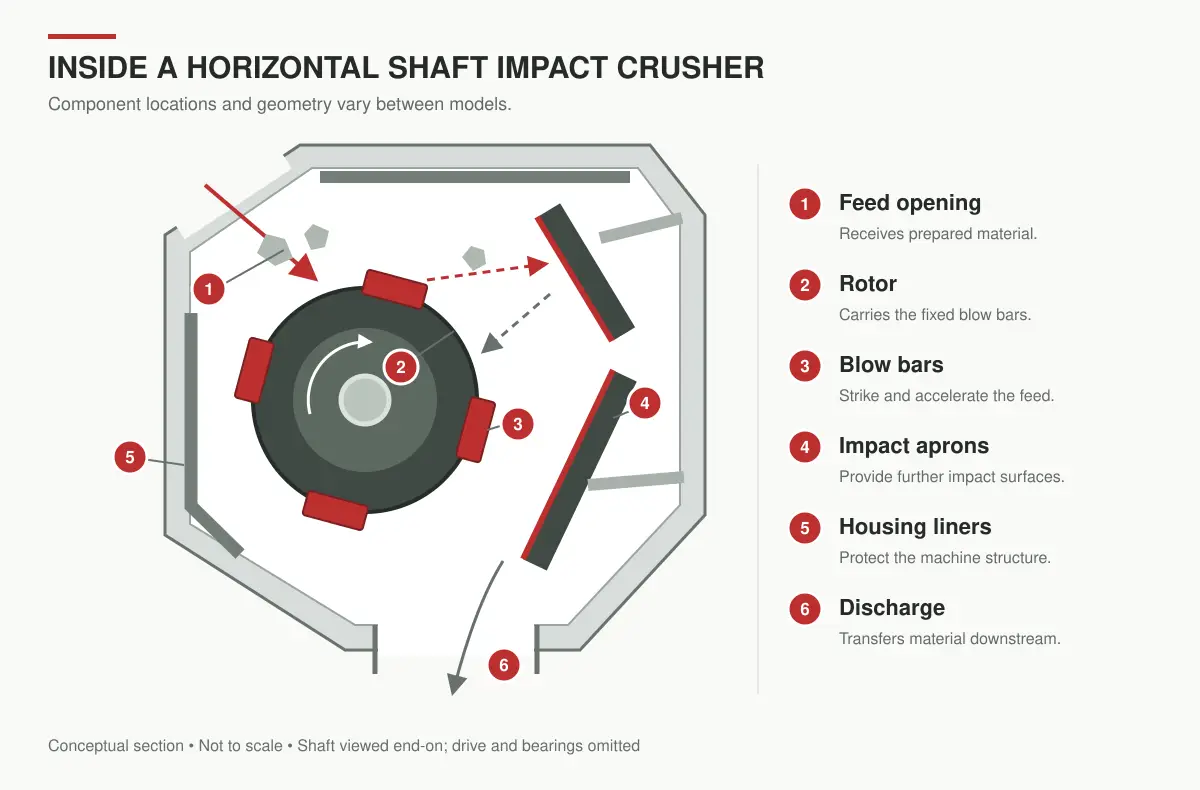

Esquema simplificado de los componentes HSI. La posición y la geometría varían según el fabricante; esta ilustración no es un plano de fabricación.
| Componente | Papel principal | Qué comprobar |
|---|---|---|
| Apertura de alimentación | Recibe material en la cámara | Dimensiones de apertura y tamaño de alimentación permitido |
| Rotor | Transporta las barras de golpe y transfiere energía. | Dimensiones, rango de funcionamiento y protección contra el desgaste |
| Barras de soplado | Golpear y acelerar el material entrante | Grado del material, sistema de montaje y método de reemplazo |
| delantales de impacto | Proporcionar superficies para un mayor impacto | Disposiciones sobre arreglo, ajuste y sobrecarga |
| Revestimientos para viviendas | Proteja la estructura de la cámara | Secciones reemplazables y acceso a los sujetadores |
| Eje, cojinetes y transmisión | Soporta y alimenta el rotor | Lubricación, sellado, disposición de la transmisión y acceso para el servicio |
Por ejemplo, un fabricante:, Diseño del impactador de Lippmann Explica su conjunto de eje y rotor, montaje de la barra de soplado, cortinas ajustables y revestimientos reemplazables. Los detalles de construcción específicos varían según el modelo.
Factores de diseño que afectan al rendimiento de trituración
Apertura de la alimentación y entrega del material
Mantenga las dimensiones de la abertura de alimentación separadas del tamaño máximo de alimentación recomendado. La medida de la abertura por sí sola no indica qué terrones, planchas o materiales mixtos puede procesar la máquina de forma fiable.
Proporcione al proveedor las dimensiones máximas de las piezas y la distribución de tamaño prevista para el material de alimentación. Las fotografías con una referencia de escala pueden ayudar a mostrar formas irregulares que no se aprecian con una sola medida de tamaño.
La disposición de alimentación y descarga también merece atención. Por ejemplo, Diseño TC-20 de IROCK Combina una tolva y un alimentador de rejilla con protección contra el desgaste en el punto de descarga y una cinta transportadora ajustable. Estos detalles explican por qué el recorrido del material se extiende más allá de la entrada de la trituradora.
Tamaño del rotor, inercia y velocidad de la punta
El diámetro, el ancho, la distribución de masa y la velocidad de operación del rotor describen diferentes aspectos del diseño. La inercia del rotor le ayuda a resistir los cambios de velocidad durante la carga, mientras que su ancho forma parte de la geometría de manipulación del alimento.
Comparar velocidad de punta así como revoluciones por minuto. Para una trayectoria de punta circular:
Velocidad de la punta en m/s = π × diámetro de la trayectoria de la punta en metros × rpm del rotor ÷ 60.
A modo de ejemplo, un diámetro de trayectoria de 1,0 m a 600 rpm produce aproximadamente 31,4 m/s. Un diámetro de 1,2 m a las mismas rpm produce aproximadamente 37,7 m/s. Estos son ejemplos aritméticos, no ajustes recomendados para la trituradora. Confirme si el diámetro del rotor publicado incluye las puntas de las barras de impacto.
Utilice el rango de funcionamiento y los datos de aplicación del fabricante para evaluar la idoneidad. Pregunte cómo funcionan conjuntamente la velocidad, la velocidad de alimentación y los ajustes de la cámara propuestos. HAZEMAG identifica este proceso de ajuste en su guía de la barra de soplado.
Material, forma y montaje de la barra de golpeo
La selección de la barra de impacto implica un equilibrio entre la resistencia a la abrasión y la capacidad de soportar cargas de impacto. El tamaño de la alimentación, el contenido abrasivo y el riesgo de material no triturable son factores importantes.
HAZEMAG describe grados de manganeso, martensíticos y de cromo, incluyendo opciones de insertos para ciertas aplicaciones. Sus propiedades se adaptan a diferentes usos; una alta resistencia al desgaste por sí sola no determina la mejor opción. Materiales de la barra de soplado HAZEMAG
Solicite al proveedor que identifique el grado propuesto y explique su idoneidad para su alimentación. Verifique también el sistema de montaje, el margen de desgaste útil y si las barras se pueden girar o reposicionar.
El acceso para reemplazo es una característica de diseño que vale la pena comparar. Diseños de rotores de HAZEMAG Ilustre cómo pueden variar las tapas protectoras, los soportes y las instrucciones de extracción. El presupuesto debe especificar claramente las herramientas y el espacio de acceso necesarios para la máquina suministrada.
Cámara de trituración y plataformas de impacto
La cámara proporciona espacio para que el material se acelere, impacte contra las superficies y se desplace hacia la descarga. Las placas de impacto, también llamadas cortinas, forman parte de este recorrido. Su posición y configuración influyen en la distribución de tamaño resultante.
Algunos diseños ofrecen una placa trituradora o una trayectoria de molienda adicionales. HAZEMAG publica datos de configuración y curvas de tamaño de partícula independientes para su HPI con y sin trayectoria de molienda, lo que demuestra que las características opcionales de la cámara influyen en el proceso de selección. Configuraciones HPI de HAZEMAG
Solicite la clasificación esperada del producto para la cámara y los ajustes propuestos. Incluya la cantidad de partículas finas y de gran tamaño en dicha discusión. La separación del delantal es un ajuste mecánico; la abertura de la malla define una etapa de separación por tamaño independiente. Evite tratarlas como especificaciones intercambiables.
Si un presupuesto describe un impactador de dos o tres etapas, solicite una sección transversal de la cámara. Confirme si la descripción se refiere a zonas de impacto dentro de una misma máquina o a máquinas separadas en la planta. Para la producción de agregados gruesos, compare el rendimiento en sus rangos de tamaño comercializables y el contenido de finos. Una superficie de impacto adicional debe justificar su valor en función de esos objetivos. Para aplicaciones de arena, solicite evidencia por separado sobre la granulometría y la forma de las partículas.
Accionamiento, ajuste y controles
Registre qué cifra de potencia se indica en el presupuesto: potencia del motor de la trituradora, potencia del motor o potencia total instalada de la planta. Compare las cifras equivalentes y pregunte cómo el sistema de alimentación suministrado hace funcionar la planta completa.
A continuación, revise los controles disponibles en esa configuración. Algunas preguntas útiles son: ¿cómo se regula la alimentación?, ¿qué cargas o temperaturas se supervisan?, ¿cómo se modifican los ajustes? y ¿qué información ve el operador durante una parada?.
En algunos diseños, incluido el Serie Metso NP. Confirme el equipo que se incluye realmente en la oferta, así como la puesta en marcha y la formación del operador.
Acceso para mantenimiento y protección contra el desgaste
Inspeccione el diseño como si mañana debiera cambiarse una pieza de desgaste. ¿Dónde se ubicará el técnico? ¿Cómo se abre la carcasa? ¿Se puede extraer una barra desgastada sin mover el equipo circundante?
Revise los puntos de elevación, los sistemas de bloqueo, las holguras de servicio y el acceso para la lubricación, comparándolos con los procedimientos del fabricante. Incluya el peso y el método de manipulación de las piezas que su equipo reemplazará.
Solicite un plano de acceso de servicio junto con el plano de trabajo. El diagnóstico detallado de fallas debe incluirse en el plan de mantenimiento; nuestro Guía de mantenimiento de trituradoras de impacto Cubre problemas comunes relacionados con barras de soplado, placas transportadoras, rotores, cojinetes y cintas transportadoras.
Verifique también la garantía escrita del rotor. Pregunte qué piezas cubre: el cuerpo del rotor, el eje, los cojinetes, las barras de soplado o los revestimientos. Confirme la duración, los requisitos de mantenimiento, las exclusiones y la responsabilidad por la mano de obra de reemplazo. Una reclamación de garantía de por vida requiere una definición clara de la vida útil de la garantía y qué fallas están cubiertas.
Adaptación del diseño al material y la aplicación.
Una comparación útil comienza con una descripción representativa del material de alimentación. Los nombres de los materiales por sí solos dejan sin respuesta preguntas sobre abrasión, humedad, arcilla y contaminación.
Las siguientes prioridades constituyen un marco práctico para analizar una solicitud con un proveedor:
| Solicitud | Información para proporcionar | Preguntas para el diseño propuesto |
|---|---|---|
| Agregado de piedra caliza | Tamaños de alimentación, contenido abrasivo, humedad y granulometría requerida | ¿Qué cámara y piezas de desgaste se ajustan al material? ¿Qué distribución de producto se prevé? |
| Reciclaje de hormigón | Dimensiones de los bloques, refuerzo, finos y otras contaminaciones | ¿Qué preparación se requiere? ¿Cómo se seleccionan las piezas de desgaste y se elimina el acero liberado? |
| Reciclaje de asfalto | Fuente de alimentación, tamaño de los grumos, rango de temperatura y finos | ¿Cómo se evaluarán el flujo de materiales y la producción de finos en las condiciones previstas? |
Para el reciclaje, distinga entre la extracción de metal antes de la trituración y la recuperación posterior. Un imán situado aguas abajo puede recuperar el material ferroso liberado, pero no puede proteger el rotor de un objeto que ya haya pasado por la cámara. Solicite al proveedor que le muestre la ubicación y la finalidad de cada etapa de separación.
Nuestro Guía de equipos para el reciclaje de hormigón proporciona un contexto de aplicación adicional. Si la tecnología de trituración en sí misma aún no se ha decidido, la Comparación entre trituradora de impacto y trituradora de mandíbulas explica sus diferentes funciones.
Diseño de la planta trituradora de impacto móvil
El diseño de la trituradora de impacto móvil también incluye la forma en que la trituradora se conecta a su alimentador, criba, cintas transportadoras y chasis. Compare el área de trabajo, las dimensiones de transporte, las holguras de servicio y las posiciones previstas de la pila de material.
Apantallamiento y circuito de retorno de gran tamaño
En un circuito cerrado, la pantalla separa el material del tamaño del producto y devuelve el material de mayor tamaño para una segunda pasada. McCloskey's Planta de impacto I44R es un ejemplo que combina trituración, cribado y recirculación.

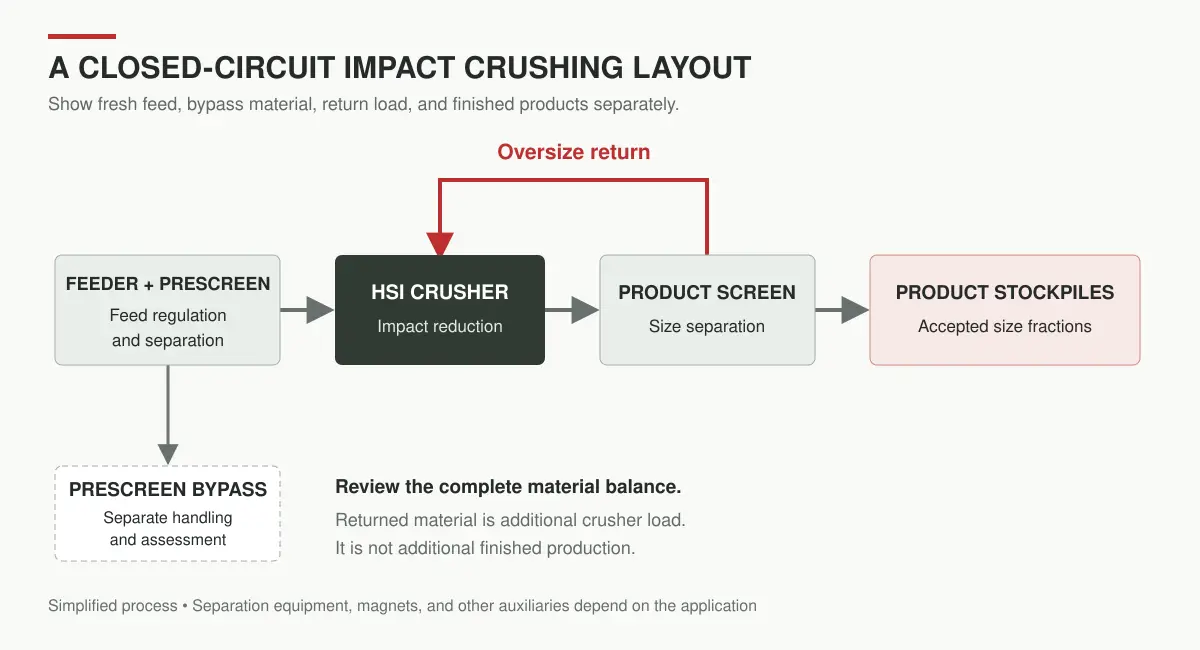

Diagrama conceptual del flujo de materiales. El material que se desvía necesita un destino adecuado; el equipo auxiliar y la posición exacta de las cintas transportadoras dependen de la aplicación.
Solicite un balance de masas que separe el material fresco, el material devuelto de gran tamaño y los productos finales. El material que pasa dos veces por la trituradora no debe contarse dos veces como producto comercializable. Aclare también qué sucede con el material precribado: puede requerir un manejo o análisis por separado antes de mezclarlo con el producto.
Para un ejemplo simplificado, supongamos que todo el material fresco ingresa a la trituradora y ningún material la desvía. Si el flujo de material fresco es de 180 t/h y el material sobredimensionado devuelto es de 60 t/h, la trituradora procesa un total de 240 t/h. En estado estacionario, sin pérdidas ni acumulación, la descarga final del circuito es de 180 t/h. La proporción comercializable depende de qué fracciones cumplan con los requisitos del producto. Estas cifras ilustran un balance de masa; no representan la capacidad de la máquina.
Para una trituradora que ya opera a su límite de carga práctico, el exceso de material de retorno reduce la capacidad de alimentación de material nuevo. El efecto depende de la tasa de retorno y del cuello de botella de la planta, por lo que se recomienda solicitar un presupuesto para el circuito cerrado completo.
Elegir entre una criba integrada o una planta de cribado independiente
Una criba posterior a bordo puede separar fracciones de tamaño específicas y devolver material de mayor tamaño. Otra opción es una planta de cribado independiente. Confirme el número de plataformas, las aberturas, las cintas transportadoras de producto y la ruta de retorno: estos factores determinan qué fracciones pueden salir como productos separados. El material de mayor tamaño devuelto no constituye un producto terminado adicional.
Una trituradora de circuito abierto produce una granulometría de descarga que puede ser adecuada para un producto integral o para alimentar un proceso posterior. Si su cliente necesita áridos con granulometría diferenciada, incluya una etapa de cribado adecuada en el diseño.
Compare la longitud y el ancho de la malla con el área útil, el tipo de material, el área abierta, el ángulo de inclinación, la distribución de la alimentación y el estado del material. Solicite el rendimiento en las aberturas requeridas y la cantidad de material mal colocado permitida. La longitud de la malla por sí sola no es suficiente para la selección.
Un ejemplo integrado de SUHMAN
El Máquina integrada de trituración y cribado SUHMAN SF-380D-2S Combina la trituración por impacto con una criba de tres pisos y una cinta transportadora de retorno en una planta sobre orugas. Ofrece un ejemplo concreto de cómo la unidad de trituración se integra en un sistema de manipulación de materiales más amplio.

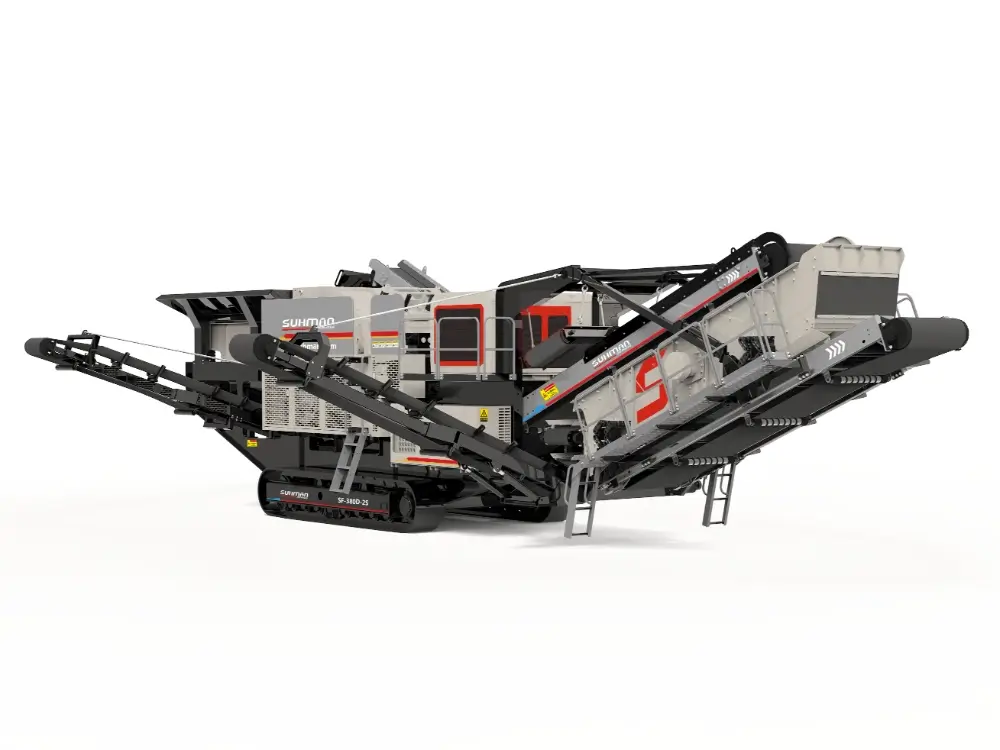

SUHMAN SF-380D-2S. Confirme la configuración suministrada y los requisitos del proyecto al evaluar una planta integrada.
Utilice el diagrama de flujo propuesto para verificar los puntos de venta de productos, las rutas de devolución y el acceso. Pregúntese cómo esta disposición se adaptará a la combinación de productos requerida y qué cambios son posibles si dichos requisitos cambian.
Cómo comparar las especificaciones de capacidad de las trituradoras de impacto
Las etiquetas de modelo como 1214 o 1315 no son suficientes para una estimación de producción. Obtenga las especificaciones exactas del fabricante, las dimensiones del rotor, la configuración de la fuente de alimentación, la configuración de la cámara y los ajustes propuestos.
Al comparar presupuestos, separe tres medidas:
- Tasa de alimentación fresca: Nuevo material que ingresa a la planta.
- Capacidad de procesamiento de la trituradora: material que pasa por la cámara de trituración, incluyendo cualquier material de tamaño superior al exigido que sea devuelto.
- Tasa de producto vendible: Material terminado aceptado que sale del circuito, medido por fracción de producto.
Las calificaciones publicadas pueden utilizar diferentes condiciones. Por ejemplo, Ficha técnica del Kleemann MR 130i EVO2 La capacidad de alimentación se detalla por separado de las capacidades de trituración específicas para cada material. En sus notas se identifican la composición de la alimentación, el tamaño de la alimentación, el precribado y el tamaño final deseado como condiciones relevantes. Algunas cifras de trituración también permiten especificar un porcentaje de material sobredimensionado.
Solicite una estimación de producción vinculada a su materia prima, clasificación requerida y circuito de cribado. Para una prueba en campo, registre el método de pesaje, la duración de la prueba, las paradas y el rendimiento de cada fracción aceptada. Verifique también si "toneladas por hora" se refiere a toneladas métricas o toneladas cortas estadounidenses. Estos detalles son clave para que el presupuesto sea relevante para su proyecto.
Qué comprobar antes de seleccionar un diseño de trituradora de impacto
Proporcione a cada proveedor el mismo resumen del proyecto y, a continuación, solicite pruebas que respalden los mismos objetivos de producción.
| Elemento de selección | Información o evidencia para solicitar |
|---|---|
| Condiciones de alimentación | Clasificación representativa, dimensiones máximas, ensayos de materiales, humedad y contaminantes. |
| Producto terminado | Tamaños requeridos, límites de clasificación, criterios de forma y uso previsto |
| Unidad de trituración | Selección de la cámara, rango de funcionamiento del rotor, especificación de la barra de soplado y método de ajuste. |
| Estimación de producción | Alimentación fresca, carga total de la trituradora, producción aceptada por fracción, duración de la prueba y método de pesaje. |
| Desgaste y mantenimiento | Supuestos sobre la vida útil, procedimiento de reemplazo, espacio de servicio, repuestos y cobertura de garantía por escrito. |
| Energía e instalación | Requisitos completos de energía, diseño del sitio, arreglo de transporte y alcance de la instalación. |
| Verificación | Ensayo de material, referencia operativa pertinente o una evaluación de rendimiento acordada. |
Pregunte qué datos de entrada siguen siendo inciertos. Si la estimación parte de la base de que el alimento es seco y limpio, averigüe cómo afectaría a la propuesta un material más húmedo o variable.
Para realizar una comparación operativa, utilice costos consistentes y toneladas de producto terminado aceptadas. Incluya energía, piezas de desgaste, mano de obra y mantenimiento durante el mismo período. Registre también la combinación de productos: las toneladas de finos no vendidos no tienen el mismo valor comercial que el agregado que su cliente solicitó.
Comparta su material, tamaños de alimentación, productos objetivo y producción requerida con SUHMAN para analizar las opciones adecuadas. Configuraciones de trituradoras de impacto móviles o Solicitar una recomendación de proyecto.
Preguntas frecuentes
¿Cuáles son las partes principales de una trituradora de impacto?
Un sistema HSI generalmente incluye un rotor, barras de soplado, placas de impacto, revestimientos de la carcasa, abertura de alimentación, eje, cojinetes y transmisión. Una planta móvil completa añade equipos como alimentadores, cintas transportadoras, cribas y un chasis de orugas.
¿Cómo afecta la velocidad del rotor al diseño de la trituradora de impacto?
La velocidad del rotor y el diámetro de la trayectoria de la punta determinan la velocidad de la punta. La idoneidad también depende de la alimentación, la cámara, las barras de soplado y los límites de operación. Compare la configuración completa y los datos de la aplicación antes de sacar conclusiones basándose únicamente en las RPM.
¿Cómo se debe seleccionar el material de la barra de impacto?
Asegúrese de que el material se ajuste a las exigencias de abrasión e impacto del alimento, incluyendo el tamaño máximo y el riesgo de contaminación. Solicite al fabricante que le explique el grado de material propuesto, los requisitos de montaje y el desgaste previsto en sus condiciones.
¿La separación del faldón determina el tamaño final exacto?
La separación influye en la granulometría de descarga de la trituradora. El control del tamaño final también depende del material, las condiciones de operación y el sistema de cribado. Solicite una estimación de la granulometría del producto en lugar de basarse únicamente en la cifra de la separación.
¿La potencia del motor por sí sola puede determinar la capacidad de la trituradora?
No. Para una estimación de capacidad útil se necesitan las propiedades de la materia prima, la reducción requerida, la configuración de la máquina, los ajustes y el equipo circundante. Solicite el rendimiento esperado del producto en condiciones claramente definidas.
¿Puede un único diseño de trituradora de impacto servir para todas las aplicaciones?
Las distintas aplicaciones requieren configuraciones diferentes. Los diseños HSI y VSI presentan trayectorias de material distintas, mientras que las opciones de cámara, los materiales de desgaste y la disposición de la planta varían dentro de cada familia. Seleccione la configuración adecuada según el material de alimentación y el producto final.
