الدليل الفني

كسارة الصدم العمودية المتنقلة SC-85D: المزايا التقنية والمقارنة مع ميتسو وساندفيك

ملخص

استكشف الكسارة المتنقلة SUHMAN SC-85D VSI، بسعة 80-260 طن/ساعة، وخيارات الحركة المجنزرة والطاقة الكهربائية لصنع الرمل وتشكيل الركام.

SC-85D عبارة عن آلة تصنيع رمل VSI متنقلة مثبتة على مجنزرة بسعة 80-260 طن/ساعة.

ما هي الكسارة المتنقلة بتقنية الصدم العمودي؟

تجمع الكسارة الصدمية العمودية المتنقلة بين كسارة صدمية عمودية ومنصة مجنزرة أو ذات عجلات. تُستخدم عادةً في المراحل النهائية من معالجة الركام لتحسين شكل الجزيئات وإنتاج الرمل المصنّع. يتيح تصميمها المتنقل إعادة تموضع مرحلة التكسير حسب تغير متطلبات الموقع. نظرة عامة على جهاز Metso LT7150

كيف تعمل الكسارة الصدمية العمودية المتنقلة؟

تدخل المادة إلى دوّار سريع الدوران، فتتسارع للخارج وتصطدم بطبقة المادة المحيطة أو أسطح الاصطدام. تعمل هذه الاصطدامات على تكسير الجزيئات وتشكيلها. وبحسب تصميم الآلة، تساعد سرعة الدوّار وتوزيع المادة من خلاله أو حوله في التحكم بالمنتج النهائي. مبدأ تشغيل محول الجهد العمودي من ميتسو بارماك

ما هي التطبيقات الرئيسية؟

تُستخدم الكسارات العمودية المتنقلة بشكل شائع في:

  • إنتاج الرمل الصناعي من الصخور المسحوقة مسبقاً.
  • تحسين شكل الركام للخرسانة والأسفلت.
  • معالجة إضافية لأجزاء مختارة من المحجر لإنتاج منتجات أدق.

تعمل هذه الأنظمة بشكل عام كجزء من دائرة التكسير والغربلة، حيث يتم اختيار التكوين بناءً على مادة التغذية والمنتج النهائي المطلوب. تطبيقات SUHMAN VSI

SC-85D: التكوين التقني وقدرات المعالجة

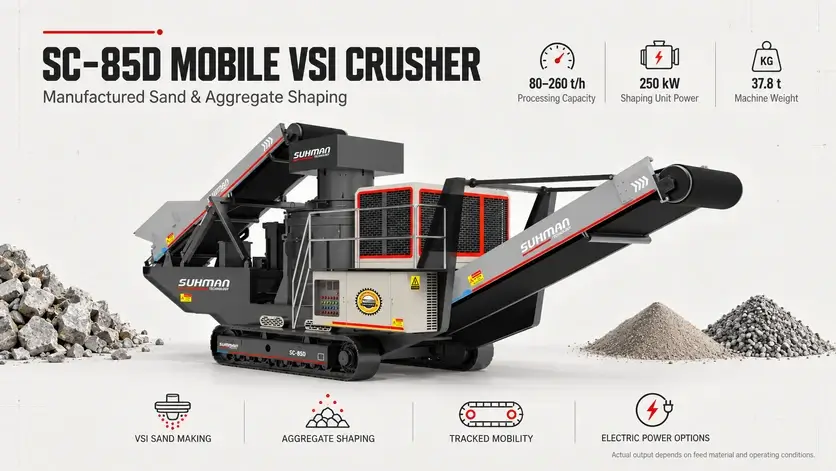

ال آلة تصنيع الرمل المتنقلة SC-85D بتقنية VSI تجمع هذه التقنية بين منصة مثبتة على زاحف ووحدة معالجة VSI مخصصة. وتُشير شركة SUHMAN إلى قدرة معالجة تبلغ80-260 طن/ساعة, ، أ وحدة تشكيل بقدرة 250 كيلوواط،, ويبلغ الوزن الإجمالي للآلة37.8 طنهذه المواصفات تجعلها مرشحة لمشاريع تشكيل الركام المتنقل وإنتاج الرمال ضمن نطاق تشغيلها المنشور. مواصفات المنتج SC-85D

تكمن قيمتها العملية في إضافة مرحلة تشطيب إلى عملية إنتاج قائمة. ويمكن للمنتجين تقييم الآلة لتحسين شكل الركام، أو إنتاج الرمل المصنّع، أو الجمع بين الهدفين ضمن دائرة إنتاج مخططة.

يُحدد الوصف المنشور ترتيبات الصخور على الصخور والصخور على الفولاذ، بالإضافة إلى خيارات التغذية المركزية والمحيطية. توفر هذه الخيارات تكوينات مناسبة عند مطابقة المعدات مع المواد المختلفة ومتطلبات المعالجة. مبدأ عمل SC-85D

في معالجة VSI، تؤثر ظروف التشغيل المختارة على التوازن بين التشكيل، وتقليل الحجم، وتوليد الجزيئات الدقيقة. تشير إرشادات تطبيق Metso إلى أن انخفاض سرعة الدوار وزيادة التغذية المتتالية ينتجان عمومًا منتجًا أكثر خشونة. يمكن أن يوفر التشغيل في دائرة مغلقة تقليلًا إضافيًا، مع زيادة الحمل المتداول، وربما توليد المزيد من الجزيئات فائقة الدقة. توفر هذه العلاقات إطارًا مفيدًا لتكوين واختبار دائرة إنتاج SC-85D. دليل استخدام الرمل المصنّع من ميتسو

قدرة الزاحف على الحركة ونشر المواقع بمرونة

من أبرز مزايا جهاز SC-85D العملية تصميمه المجنزر. ففي المحاجر التي تتغير فيها مواقع التخزين أو مناطق المعالجة المؤقتة، توفر منصة التشطيب المتنقلة مرونة أكبر في تنظيم موقع الإنتاج.

من منظور تخطيط الموقع، قد يؤدي نقل الآلة إلى مكان أقرب من مخزون العلف المناسب إلى تقليل مسافة تحرك اللودر. كما يسمح ذلك للمشغلين بتكييف العلاقة بين معدات التكسير ووحدات الفرز ومخزونات المنتج النهائي مع تغير متطلبات الإنتاج.

يُعدّ هذا التكوين ذا أهمية خاصة للعمليات التي تستخدم بالفعل كسارات أولية وثانوية متنقلة. إذ يُمكن لكسارة التكسير العمودية المجنزرة توسيع نطاق العملية لتشمل التشكيل وتصنيع الرمل مع الحفاظ على مرونة تصميم المصنع. وقد حددت شركة سومان الكسارة SC-85D لهذا الدور في المرحلة النهائية إلى جانب معدات التكسير الأخرى. تكامل SUHMAN المحمول VSI

تعتمد الفائدة على الترتيب العام للموقع، بما في ذلك وصلات النقل وإمدادات الطاقة، ولكن قدرة الزحف على الحركة تمنح المشغلين خيارًا إضافيًا عند التخطيط لمرحلة التشطيب.

خيارات الطاقة الكهربائية والمرونة التشغيلية

تُدرج شركة سومان خيار التزويد الكهربائي الخارجي ومولد الديزل لجهاز SC-85D. يتيح هذا للمشترين تقييم إمكانية التشغيل بالكهرباء من الشبكة في حال توفرها، أو استخدام المولد في المشاريع ذات الوصول المحدود إلى الشبكة. كما تُشرح وظائف التشغيل التلقائي والتحكم عن بُعد. خيارات الطاقة والتحكم في SC-85D

تتمثل الميزة العملية في قابلية التكيف مع بيئات العمل المختلفة. يمكن للمحجر القائم تقييم الآلة وفقًا لبنيته التحتية الكهربائية، بينما يمكن للمشروع المؤقت تحديد مجموعة مولدات مناسبة.

يُتيح اختيار مصدر الطاقة فرصةً لمواءمة ترتيبات التشغيل مع تكاليف الطاقة المحلية. وتعتمد الوفورات الفعلية على تعريفات الكهرباء، وأسعار الوقود، وكفاءة المولدات، وحجم الإنتاج. وتُسهم خيارات الطاقة المتاحة في المعدات في دعم هذا التقييم دون اشتراط استخدام نفس ترتيب الإمداد في جميع المشاريع.

مقارنة مع Metso LT7150 و Sandvik UV312

ال ميتسو لوكوتراك LT7150 و ساندفيك UV312 توفر نقاط مرجعية تقنية مفيدة. يشترك جهاز LT7150 في مفهوم VSI المجنزر، بينما يوفر جهاز UV312 سعة قصوى مماثلة منشورة في تكوين تكسير وغربلة بعجلات.

المعلمة سومان SC-85D ميتسو لوكوتراك LT7150 ساندفيك UV312
منصة الهاتف المحمول مثبتة على زاحفة تم تتبعها مقطورة بعجلات
وحدة التكسير SK2400-D-SS بارماك B7150M محول الجهد CV218
سعة المعالجة المنشورة 80-260 طن/ساعة لم يُذكر ذلك في النشرة المذكورة تصل إلى 250 طن متري/ساعة
طاقة أو محرك وحدة الكسارة 250 كيلوواط مدرجة محرك هيدروليكي؛ لم يتم تحديد قدرة الكسارة المنفصلة محرك كهربائي بقدرة 220 كيلوواط
ترتيب الطاقة خيار الكهرباء الخارجية أو مولد الديزل محرك ديزل مزود بمحرك تكسير هيدروليكي كهربائي
الوزن المنشور للآلة 37.8 طن 30.0 طن 31.5 طن
ترتيبات العرض يمكن إقرانه بمعدات الفحص المتنقلة شاشات الهواتف المحمولة المنفصلة معروضة كأجهزة متوافقة الفحص المتكامل

تستخدم المقارنة مواصفات SC-85D, نشرة Metso لعام 2023 LT7150 و ورقة البيانات الفنية لعام 2022 من ساندفيك UV312. توضح الأرقام التكوينات المنشورة، وليست نتائج اختبار أداء شائع.

يوفر جهاز SC-85D مزيجًا مفيدًا منتتبع الحركة، وخيارات الإمداد الكهربائي، ومعالجة VSI المخصصةيتداخل نطاق سعتها المنشور مع نطاق الإنتاج الأعلى الذي يمثله UV312، في حين أن ترتيب منصتها المتنقلة أقرب إلى LT7150.

تكشف المقارنة أيضًا عن اختلافات في أولويات التكوين. توثق شركة ميتسو سرعة دوران قابلة للتعديل وأنظمة تحكم متكاملة في عملية التصنيع لجهاز LT7150. بينما تجمع ساندفيك بين التكسير والغربلة العمودية على هيكل مقطورة جهاز UV312. هذه الميزات تجعل كلا الجهازين مرجعين مفيدين عند تقييم المعدات وأنظمة التحكم المطلوبة لمهمة إنتاجية محددة. وحدة التحكم Metso LT7150, تكوين Sandvik UV312

بالنسبة للكسارة SC-85D، تتيح إمكانية ربطها بمعدات غربلة متنقلة منفصلة اختيار مرحلة الغربلة ضمن الدائرة الأوسع. وهذا يُعدّ ميزة قيّمة عندما يمتلك المُنتِج بالفعل معدات غربلة مناسبة أو يحتاج إلى ترتيب مُحدد لفصل المنتجات.

لا ينبغي اعتبار الفرق الطفيف بين السعات القصوى المنشورة، والبالغة 260 و250 طن/ساعة، معيارًا لتصنيف الأداء. فظروف التغذية ومتطلبات المنتج وتكوين الدائرة هي التي تحدد المقارنة ذات المغزى.

دمج SC-85D في دائرة إنتاج الرمل

يُستخدم جهاز SC-85D عمليًا بعد مرحلة التكسير الحالية، ثم يُجرى الفرز لفصل المنتجات المطلوبة. وعند الحاجة إلى مزيد من التكسير، يمكن إعادة المواد كبيرة الحجم لمزيد من المعالجة.

قد يكون التصنيف مناسبًا أيضًا عندما يتطلب الرمل النهائي تحكمًا أدق في الجزيئات الدقيقة. توضح إرشادات إنتاج الرمل من شركة ميتسو كيف يمكن لعمليات التكسير والغربلة والتصنيف باستخدام التكسير العمودي بالهواء أن تعمل معًا لتحقيق خصائص المنتج المطلوبة. تقنيات معالجة الرمل المصنّع

بالنسبة لمنتج الركام الحالي، يتيح ذلك عدة استخدامات محتملة: تحسين شكل جزء محدد من الركام، أو تطوير منتج رمل مصنّع، أو الجمع بين الاثنين في دائرة واحدة. ويعتمد الترتيب المناسب على المواد المتاحة والمنتجات التي تنوي العملية بيعها.

تقييم أداء الإنتاج

أهم مؤشرات الأداء هي الناتج القابل للبيع، وجودة المنتج، وتكلفة التشغيل في ظل ظروف نموذجية. بالنسبة للإنتاج الذي يعمل بالطاقة الكهربائية:

استهلاك الطاقة النوعي = استهلاك الكهرباء المقاس ÷ أطنان المنتج القابل للبيع

يربط هذا بين استهلاك الطاقة وقيمة الإنتاج بشكل مباشر، ويوفر مقارنة أكثر فائدة من الاعتماد على تصنيفات المحركات فقط. ينبغي تقييم تصنيف المنتج، وشكل الجسيمات، واستهلاك قطع الغيار، ووقت الصيانة خلال نفس فترة التشغيل.

ينبغي التأكد من بعض تفاصيل المواصفات أثناء عملية الاختيار. تنشر شركة سومان بيانات أحجام التغذية لكل من 50 مم و100 مم، لذا يجب تحديد الحد المطبق على التكوين المُورّد. كما يجب التمييز بين معدل الإنتاج المنشور وإنتاجية جزء معين من الرمل النهائي. مقارنة مواصفات سومان

بالنسبة للمشاريع التي تتطلب مرحلة تشطيب قابلة للتعديل، يُعدّ جهاز SC-85D خيارًا جديرًا بالدراسة لما يجمعه من سهولة الحركة بفضل نظام الزحف، وخيارات الطاقة الكهربائية، وقدرة التشكيل باستخدام تقنية VSI. إنّ مطابقة هذه الميزات مع مواد التغذية الفعلية، والتسوية المطلوبة، وتصميم الموقع، يُوفّر أساسًا عمليًا لتطوير نظام إنتاج رمل متنقل.
