PANDUAN TEKNIS

Peralatan Penyaringan Material: Panduan Jenis & Pemilihan

RINGKASAN

Panduan praktis untuk memilih peralatan penyaringan material untuk batu pecah, pasir, kerikil, dan material daur ulang. Bandingkan jenis saringan, sesuaikan mesin dengan kondisi material, dan evaluasi kapasitas terhadap kualitas produk jadi.

Pabrik penyaringan dapat memindahkan banyak material dan tetap menyisakan tumpukan material yang tidak memenuhi spesifikasi pelanggan. Sebelum membandingkan mesin, tentukan material yang akan masuk, produk yang Anda butuhkan, dan jumlah setiap produk yang Anda harapkan untuk dijual.

Panduan ini menjelaskan cara memilih peralatan penyaringan material untuk produksi dan daur ulang agregat. Panduan ini mencakup jenis-jenis mesin utama, tugas penyaringan umum, kondisi pengoperasian, dan informasi yang dibutuhkan untuk proposal pemasok yang bermanfaat.

Titik awalnya sederhana: Pilih peralatan yang sesuai dengan tugas pemisahan yang telah ditentukan, lalu nilai kapasitasnya dalam kondisi tersebut.

Apa Itu Peralatan Penyaringan Material?

Peralatan penyaringan material memisahkan material curah menjadi fraksi ukuran. Partikel yang lebih kecil melewati lubang-lubang pada permukaan penyaringan, sementara partikel yang lebih besar terus menuju saluran pembuangan terpisah. Getaran atau putaran membantu mengekspos material ke lubang-lubang tersebut. Tinjauan penyaringan dan penentuan ukuran oleh McLanahan menjelaskan proses dasar ini.

Mesin penghancur mengurangi ukuran partikel. Saringan memilah material yang dihasilkan, atau memisahkan bahan baku yang masuk sebelum mencapai mesin penghancur. Kedua mesin ini dapat bekerja bersama dalam jalur produksi yang sama.

Penyaringan juga berperan dalam daur ulang, di mana pemisahan bahan baku campuran ke dalam kelompok ukuran dapat mendukung tahap penyortiran selanjutnya. Logam, kayu, dan plastik mungkin masih memerlukan peralatan pemisahan khusus. AEI menjelaskan proses gabungan ini dalam dokumennya. panduan penyaringan mekanis.

Saat membandingkan berbagai pilihan, bedakan tiga hal: mekanisme penyaringan, fungsi yang dilakukannya, dan cara pemasangan pabrik. Misalnya, saringan getar dapat melakukan penyaringan ukuran produk pada pabrik bergerak atau stasioner.

Jenis-Jenis Utama Peralatan Penyaringan Material

Saringan getar

Ayakan getar menggerakkan material melintasi satu atau lebih dek. Desain miring menggabungkan kemiringan dek dengan getaran; desain horizontal menggunakan gerakannya untuk menggerakkan material di sepanjang permukaan penyaringan yang lebih datar. Keduanya layak dipertimbangkan untuk penentuan ukuran agregat, dengan pilihan akhir bergantung pada aplikasi dan pemasangannya.

Trommel dan saringan cakram menggunakan mekanisme yang berbeda, yang dirangkum di bawah ini. Untuk perbandingan yang lebih luas tentang prinsip-prinsip pengoperasian ini, lihat Panduan peralatan skrining AEI.

Jenis peralatan Bagaimana cara memisahkan material Hal-hal yang perlu diselidiki sebelum membeli
Layar getar Material melewati dek saringan yang bergetar Pemotongan yang dibutuhkan, distribusi umpan, area dek yang dapat digunakan, dan akses media.
Saringan trommel Material berputar melewati drum yang memiliki lubang-lubang. Apakah uji coba drum mencapai pemisahan yang dibutuhkan dengan umpan sebenarnya?
Layar cakram Cakram yang berputar menggerakkan material melewati celah-celah pada permukaan penyaringan. Kesesuaian dengan bentuk, kisaran ukuran, dan kontaminan pakan.
Layar alas fleksibel Keset penyekat akan lentur selama pengoperasian untuk membantu menjaga agar lubang tetap terbuka. Performa dalam menangani material halus yang basah, lengket, atau sulit di lokasi proyek.

Layar alas fleksibel untuk material yang sulit

Desain alas fleksibel khusus layak dipertimbangkan ketika layar konvensional mengalami masalah dengan umpan yang lengket. Misalnya, Sistem BIVITEC AEI Menggunakan getaran ganda untuk melenturkan alas poliuretan. Pemasok juga mengidentifikasi pengujian material sebagai bagian dari pemilihan mesin.

Anggap ini sebagai teknologi kandidat untuk diuji. Mintalah hasil menggunakan tingkat kelembapan yang representatif dan ukuran pemisahan yang diinginkan sebelum memilih mesin.

Bubuk halus dan produk industri khusus mungkin memerlukan sistem penyaringan lain. Panduan ini berfokus pada pabrik agregat dan daur ulang; cakupan tersebut tidak mencakup setiap saringan proses yang digunakan dalam manufaktur.

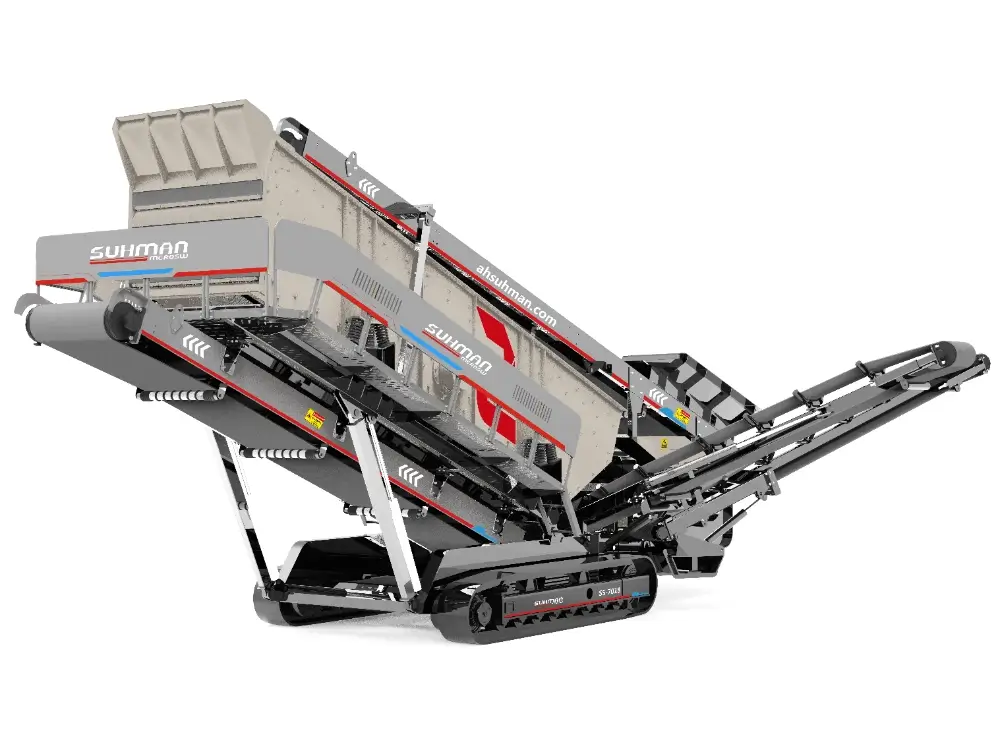

SUHMAN SS-7018 adalah contoh dari instalasi penyaringan miring beroda rantai. Konfigurasi tiga deknya dapat menghasilkan hingga empat fraksi ukuran. Sumber: Halaman produk SS-7018.

Sesuaikan Peralatan dengan Bahan Anda

Gunakan tabel berikut untuk membuat daftar pendek pemasok untuk diskusi. Setiap entri adalah titik awal; sampel pakan dan persyaratan produk harus menentukan konfigurasi akhir.

Bahan pakan Tugas utama untuk mendefinisikan Peralatan atau proses yang akan diselidiki Verifikasi kunci
Batu pecah Hasil penghancuran terpisah menjadi produk yang layak jual. Saringan getar miring atau horizontal Pengelompokan setiap produk pada tingkat umpan yang dibutuhkan
Pasir dan kerikil Pisahkan fraksi ukuran dan nilai kebutuhan pembersihan. Penyaringan ukuran; tahap pencucian dan pengeringan jika diperlukan. Partikel halus, tanah liat, kelembapan, dan spesifikasi produk pelanggan.
Beton daur ulang Singkirkan fraksi yang tidak diinginkan dan pilah agregat yang dapat digunakan. Pencelupan diikuti dengan penentuan ukuran produk, dengan pemisahan kontaminan sesuai kebutuhan. Penguatan, puing-puing campuran, dan konsistensi produk
Aspal daur ulang (RAP) Pisahkan fraksi yang dapat digunakan dan tangani gumpalan yang terlalu besar. Sirkuit penyaringan dan penghancuran yang terkoordinasi Kondisi pakan, kelembapan, dan tujuan pakan berukuran besar.
Bahan campuran yang basah atau lengket Mencapai pemisahan tanpa adanya penyumbatan terus-menerus pada lubang yang terbuka. Media yang sesuai, penyaringan alas fleksibel, atau proses basah untuk pengujian. Performa pada feed representatif yang paling sulit.
Tanah dan campuran organik Memulihkan fraksi ukuran tertentu dari umpan variabel. Trommel, cakram, atau teknologi penyaringan lain yang sesuai. Pembungkus, kontaminasi, dan kualitas fraksi yang diperoleh kembali

Untuk proyek daur ulang beton, tinjau seluruh jalur pemrosesan saat melakukan perbandingan. peralatan daur ulang beton. Sertakan penjelasan tentang bagaimana material yang tidak diinginkan akan dikeluarkan dari pabrik.

RAP juga menggambarkan pentingnya memeriksa kondisi di balik angka kapasitas. Spesifikasi pabrik RAP NFLG Nyatakan kondisi kelembaban umpan bersama dengan kapasitas terukur dan cantumkan kapasitas penghancur secara terpisah. Mintalah pemasok untuk menetapkan batasan yang sama dalam proposal mereka.

Pemotongan Kulit Kepala, Penentuan Ukuran Produk, dan Pengeringan

Scalping: menyiapkan pakan

Penyaringan awal (scalping) melakukan pemisahan awal sebelum pemrosesan lebih lanjut. Tergantung pada sirkuitnya, proses ini dapat menghilangkan partikel halus yang tidak perlu dihancurkan atau memisahkan material yang memerlukan penanganan berbeda. Memisahkan material yang sudah diayak sebelum masuk ke mesin penghancur dapat mengurangi keausan dan penggunaan daya yang tidak perlu. McLanahan menjelaskan peran penyaringan awal ini.

Untuk proyek yang melibatkan pakan campuran kasar, kami panduan layar scalping Memberikan konteks lebih lanjut. Tentukan apa yang harus dilewatkan, apa yang harus tetap berada di dek, dan ke mana kedua aliran tersebut akan mengalir.

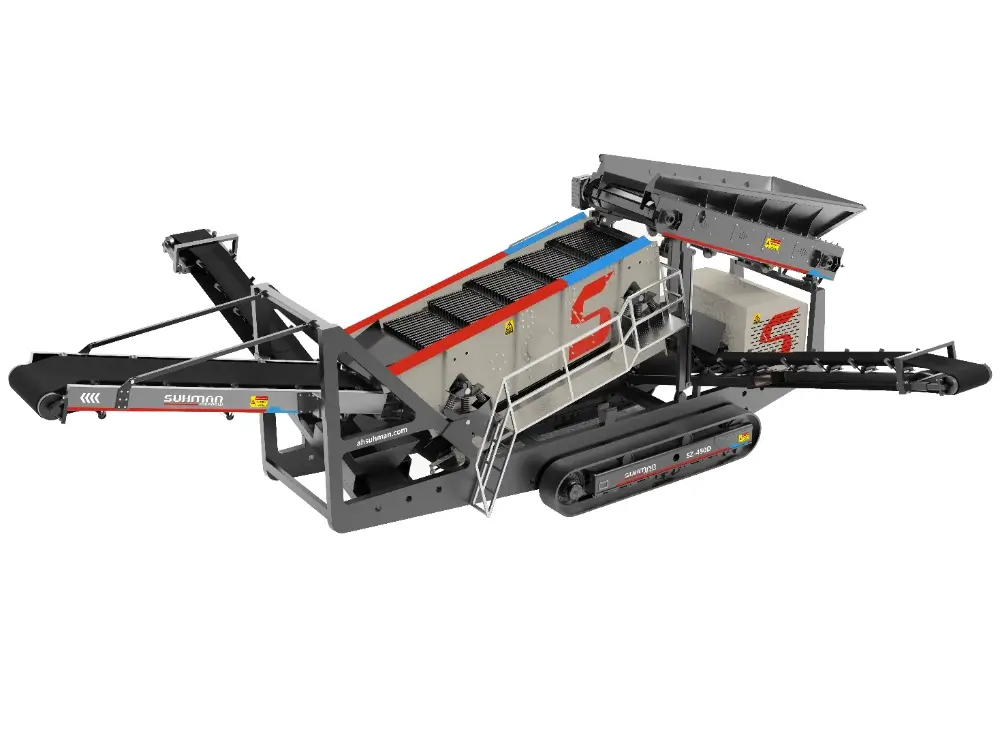

SUHMAN SZ-450D adalah pilihan penyaringan bergerak tugas berat untuk aplikasi yang memerlukan pemisahan awal. Konfirmasikan konfigurasi dek dan batas umpan untuk proyek tersebut. Sumber: Halaman produk SZ-450D.

Ukuran produk: buatlah ukuran yang ditentukan.

Penentuan ukuran produk membagi material menjadi fraksi yang dibutuhkan oleh pelanggan. Tuliskan persyaratan tersebut sebagai batas gradasi, termasuk ukuran yang lebih besar atau lebih kecil yang diizinkan, sehingga pemasok memiliki target penerimaan yang jelas.

Panduan kami untuk ukuran dan gradasi agregat Memperkenalkan deskripsi produk umum. Konfirmasikan spesifikasi sebenarnya untuk pasar dan proyek Anda sebelum memilih bukaan layar.

Pengeringan: mengurangi air yang tertahan

Saringan pengeringan menghilangkan air dari material basah untuk meningkatkan penanganan dan penimbunan. Kadar air akhir bergantung pada bahan baku dan kondisi operasi. Kadar air tersebut harus dievaluasi berdasarkan kemampuannya menghilangkan air; tahap pemisahan ukuran terpisah mungkin masih diperlukan untuk mendapatkan kualitas produk yang tepat. Panduan saringan pengeringan air McLanahan menjelaskan pertimbangan operasional ini.

Faktor-faktor Kunci yang Mempengaruhi Kinerja Penyaringan

Ukuran umpan, kelembapan, dan partikel berukuran mendekati ukuran sebenarnya.

Dua jenis pakan dengan ukuran gumpalan maksimum yang sama dapat berperilaku berbeda. Distribusi ukuran partikel, bentuk, dan kelembapan permukaannya sangat penting. Partikel yang mendekati ukuran bukaan yang dipilih lebih sulit dipisahkan daripada partikel yang jauh lebih kecil. Hubungan ini dijelaskan dalam Panduan penyaringan mekanis AEI.

Kirimkan hasil analisis ayakan kepada pemasok jika tersedia. Jelaskan juga kondisi pemasukan normal dan periode-periode sulit: setelah hujan, selama perubahan sumber, atau ketika bahan daur ulang mengandung lebih banyak partikel halus.

Distribusi pakan dan kedalaman bed

Aliran material yang stabil dan lapisan material yang sesuai membantu saringan melakukan pemisahannya. Kedalaman lapisan yang berlebihan mempersulit partikel halus untuk mencapai permukaan penyaringan. AEI Mengidentifikasi keteraturan pemberian pakan dan kedalaman alas sebagai faktor operasional.

Selama uji coba, periksa bagaimana pakan tersebar di seluruh dek. Catat pengaturan pengumpan dan metode pemuatan agar kondisi tersebut dapat direproduksi setelah pemasangan.

Media layar dan pembukaan

Permukaan penyaringan tersedia dalam bentuk kawat, poliuretan, karet, dan kombinasi dari bahan-bahan tersebut. McLanahan menampilkan opsi media ini sebagai bagian dari pemilihan layar.

Mintalah pemasok untuk menjelaskan bentuk bukaan yang diusulkan, susunan panel, perlindungan terhadap keausan, dan metode penggantian. Sertakan ketersediaan panel cadangan dalam perbandingan Anda. Pertanyaan pembelian bersifat praktis: dapatkah media yang diusulkan mempertahankan kualitas produk yang disepakati selama interval servis yang dapat diterima?

Area layar dan tata letak tanaman

Mintalah dimensi yang dapat digunakan dari setiap dek, lalu tanyakan bagaimana pemasok menentukan ukuran setiap tahap pemisahan. Kotak saringan yang panjang saja tidak menentukan apa yang akan dihasilkan oleh keseluruhan pabrik.

Periksa juga pengaturan pengeluaran. Dapatkah konveyor memindahkan dan menumpuk setiap fraksi dengan kecepatan yang diharapkan? Apakah ada ruang untuk menjangkau media untuk inspeksi? Dapatkah loader mengeluarkan material jadi tanpa mengganggu pengumpanan?

Peralatan Penyaringan Bergerak, Modular, atau Tetap?

Pilih format instalasi yang sesuai dengan rencana operasional lokasi. Bandingkan transportasi, pengaturan, akses, pasokan daya, dan perkiraan waktu di setiap lokasi.

Format tanaman Titik awal yang berguna ketika… Pertanyaan yang perlu diselesaikan
Ponsel Peralatan tersebut perlu dipindahkan antar area kerja atau proyek. Dimensi pengangkutan, prosedur penyiapan, kondisi tanah, dan akses ke tumpukan material.
Modular Proyek ini mendapat manfaat dari pengaturan yang terdefinisi dengan baik dari bagian-bagian pabrik yang terpisah. Fondasi, perakitan, interkoneksi, dan perubahan di masa depan
Tidak bergerak Operasi ini memiliki tata letak jangka panjang dan infrastruktur khusus. Pekerjaan sipil, akses pemeliharaan, jalur konveyor, dan ruang perluasan.

Kita Gambaran umum layar miring seluler Dan panduan pabrik penyaringan modular Berikan contoh tata letak yang berbeda.

Terapkan target kualitas produk yang sama untuk setiap proposal. Mobilitas dan format instalasi harus disandingkan dengan spesifikasi penyaringan dalam perbandingan.

Cara Membandingkan Kapasitas dan Kualitas Produk

Mulailah dengan menanyakan berapa sebenarnya ton per jam yang disebutkan. Untuk perbandingan yang adil, mintalah tiga angka terpisah jika memungkinkan:

  1. Pakan segar: material baru memasuki keseluruhan proses.
  2. Umpan layar: semua material yang mencapai layar, termasuk muatan yang bersirkulasi.
  3. Produk yang diterima: material yang keluar dengan kualitas yang dibutuhkan dan memenuhi spesifikasi yang disepakati.

Pertimbangkan contoh uji coba satu kali. Sebuah saringan menerima 200 ton metrik per jam dan mengeluarkan 65 ton dari satu kualitas yang dapat dijual, 70 ton dari kualitas lain, 45 ton dari kualitas ketiga, dan 20 ton ukuran berlebih. Jika ketiga fraksi yang dapat dijual tersebut lolos inspeksi, maka total output yang diterima adalah... 180 ton per jam.

Itu adalah hasil massa yang dapat dijual sebesar 90% untuk contoh ini. Akurasi penyaringan masih memerlukan pemeriksaan ukuran partikel pada aliran keluaran. Tumpukan besar dapat mengandung material yang salah tempat, dan partikel halus yang berharga dapat tetap berada dalam aliran partikel berukuran besar.

Angka-angka di atas adalah contoh aritmatika, tanpa asumsi kerugian. Angka-angka tersebut bukan klaim kapasitas untuk mesin tertentu.

Perhitungkan sirkulasi ulang

Ketika material berukuran besar dikembalikan untuk penghancuran dan penyaringan lebih lanjut, hal itu menambah beban di dalam sirkuit. Mintalah pemasok untuk menunjukkan material yang baru dimasukkan dan material yang dikembalikan secara terpisah dalam diagram alir yang diusulkan. Kami panduan desain penghancur benturan membahas peran penghancur dalam pengaturan ini.

Sepakati uji penerimaan yang terukur.

Tentukan terlebih dahulu jenis material, rentang kelembapan, pengaturan saringan, dan durasi percobaan. Ukur kuantitas produk selama periode yang sama, dan ambil sampel representatif dari setiap aliran hasil produksi.

Mintalah pemasok untuk menjelaskan bagaimana kinerja pemisahan akan dihitung. Ukuran yang berguna meliputi pemulihan material menjadi produk yang diinginkan dan jumlah material yang salah tempat di setiap fraksi.

Sepakati juga apakah tonase yang dimaksud adalah tonase metrik atau tonase pendek AS, apakah pengukuran menggunakan massa basah atau kering, dan apakah tingkat per jam yang dilaporkan mencakup gangguan operasional.

Definisi-definisi ini memberi Anda dasar praktis untuk membandingkan kinerja dan biaya operasional per ton yang diterima.

Apa yang Harus Dikirim ke Pemasok Peralatan Penyaringan

Permintaan informasi yang bermanfaat memberikan pemasok informasi yang cukup untuk mengajukan tugas yang lengkap. Gunakan daftar periksa ini sebelum meminta rekomendasi mesin.

Informasi Apa yang perlu disertakan
Bahan pakan Sumber, jenis material, ukuran bongkahan maksimum, dan analisis ayakan jika tersedia.
Kondisi variabel Kondisi kelembapan yang umum dan sulit, partikel halus yang lengket, dan perubahan musiman.
Kontaminan Logam, kayu, plastik, tanah liat, atau bahan lain yang tidak diinginkan yang terdapat dalam pakan.
Produk yang dibutuhkan Fraksi target, batas penilaian, toleransi, dan tujuan penggunaan.
Target produksi Output yang dibutuhkan dan diterima dalam bentuk pecahan, ditambah jam operasional yang tersedia.
Proses yang ada Penghancur, pengumpan, konveyor, peralatan pencucian, dan sirkuit pengembalian apa pun
Keterbatasan lokasi Ketersediaan ruang, akses, listrik, air, drainase, dan kebutuhan relokasi
Metode penerimaan Bahan percobaan, prosedur pengambilan sampel, dasar pengukuran, dan pemeriksaan kualitas produk.

Untuk material yang sulit, tanyakan apakah tersedia uji sampel representatif atau uji coba di lokasi. Pengujian dari produsen dapat membantu menentukan pengaturan yang sesuai dan hasil pemisahan yang diharapkan; Rotex menjelaskan pendekatan pengujian material. untuk peralatannya sendiri.

Pastikan sampel tersebut mewakili produksi rutin dan kondisi yang lebih sulit yang Anda harapkan. Catat dari mana sampel tersebut berasal dan bagaimana penyimpanannya, terutama jika kelembapan memengaruhi proses yang diusulkan.

milik SUHMAN kisaran tanaman penyaringan Termasuk pilihan miring, horizontal, tugas berat, dan modular. Untuk membahas pengaturan yang sesuai, Kirimkan detail material Anda dan tingkatan produk yang dibutuhkan.. Sertakan target keluaran yang Anda setujui agar diskusi dimulai dengan persyaratan produksi yang jelas.

Pertanyaan yang Sering Diajukan

Apa perbedaan antara penghancuran dan penyaringan?

Penghancuran mengurangi ukuran material. Penyaringan memisahkan bahan baku menjadi fraksi ukuran. Di pabrik agregat, kedua proses tersebut bekerja bersama untuk menghasilkan material yang memenuhi persyaratan gradasi.

Peralatan penyaringan material mana yang paling baik untuk agregat?

Ayakan getar miring atau horizontal merupakan titik awal yang berguna untuk penentuan ukuran produk. Sertakan kondisi bahan baku, ukuran potongan yang ditargetkan, dan hasil yang dibutuhkan dalam perbandingan. Bahan baku yang kasar atau campuran mungkin juga memerlukan tahap penyaringan terpisah.

Apakah peralatan penyaringan mampu menangani material basah dan lengket?

Peralatan yang sesuai dapat menangani beberapa jenis pakan yang sulit, tetapi pemilihan peralatan membutuhkan bukti spesifik aplikasi. Bandingkan media yang sesuai, desain alas fleksibel, dan pemrosesan basah jika relevan. Mintalah pengujian dengan kadar air dan tanah liat yang representatif.

Berapa banyak produk yang dapat dihasilkan oleh pabrik penyaringan?

Susunan dek dan tempat pembuangan menentukan fraksi ukuran yang tersedia. Misalnya, SUHMAN SS-7018 memiliki tiga dek dan dapat menghasilkan hingga empat fraksi. Apakah setiap fraksi menjadi produk yang dapat dijual bergantung pada spesifikasi dan tujuannya dalam proses tersebut.

Apakah layar yang lebih besar menjamin produk jadi yang lebih banyak?

Ukuran saja tidak cukup untuk menentukan hasil produksi yang dapat diterima. Mintalah proposal berdasarkan bahan baku aktual, persyaratan produk, dan keseluruhan proses. Verifikasi proposal tersebut melalui pengukuran kuantitas dan kualitas produk.

Haruskah saya memilih instalasi penyaringan bergerak atau stasioner?

Bandingkan seberapa sering peralatan harus dipindahkan dengan perkiraan umur operasional dan infrastruktur lokasi. Kemudian evaluasi biaya transportasi, pemasangan, akses pemeliharaan, dan total biaya pemasangan terhadap tugas penyaringan yang sama.
